Catégorie 50/60 Hz, 600 V, 40 – 4 000 A



Caterpillar® offre une vaste gamme de commutateurs de transfert conçus pour soutenir pratiquement tous les types d’applications de production d’énergie, de l’installation à CTA simple jusqu’aux systèmes d’appareillage de connexion comptant de multiples CTA et génératrices. Offertes avec une capacité de 40 à 4 000 A, les CTA Cat peuvent combler les besoins de tous les projets.

Les commutateurs de transfert automatiques font partie intégrante de la stratégie du Groupe des systèmes de production d’énergie, qui vise à offrir aux clients la plus vaste gamme de produits Caterpillar combinés à des groupes électrogènes Caterpillar. De nos jours, chaque génératrice de secours vendu exige au moins un CTA et, dans certains cas, doit être doté de plusieurs commutateurs.

La nouvelle gamme de CTA compte trois modèles de commutateurs. La série CTX est conçue pour les applications résidentielles et commerciales de faible capacité. La série CTG est conçue pour les applications générales comptant un nombre restreint d’unités connexes, tandis que la série CTS est conçue pour les installations comptant un large éventail d’éléments connexes dans de multiples configurations. Les caractéristiques générales comprennent :

  • Contacteur retenu mécaniquement
  • Versions à 2, 3 et 4 pôles
  • Plage nominale de 40 à 4 000 A
  • Conformité aux normes UL, IEC et CSA
  • Enceintes NEMA 1, 3R, 4, 4X et 12

Les CTA des séries CTG et CTS sont conformes aux exigences des normes 110, 99 et 70 de la NFPA.

MODÈLES DE CTA

Contactor Based Automatic Transfer Swtich

CTA à contacteur

Plage nominale
40 A – 1 600 A
Type de transferts
Transition ouverte/fermée
Type de commutateurs
À contacteur
Contactor Based Automatic Transfer Swtich

Disjoncteur et CTA à boîtiers moulés

Plage nominale
30 A – 1 000 A
Type de transferts
Transition ouverte
Type de commutateurs
Boîtier moulé
bypass isolation ats

CTA à contacteur à isolement par contournement

Plage nominale
100 A – 1 200 A
Type de transferts
Isolement par contournement
Type de commutateurs
À contacteur
CTA : 200 A – 5 000 A

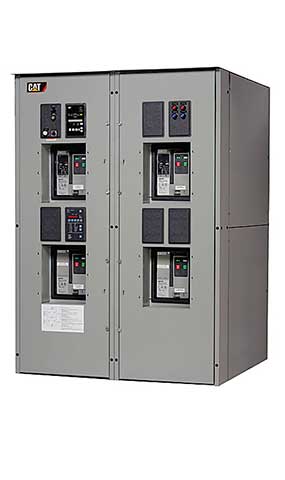

Disjoncteur ATC et CTA à boîtier moulé

Plage nominale
200 A – 5 000 A
Type de transferts
Transition ouverte

Type de commutateurs
Disjoncteur
CTA : 200 A – 5 000 A

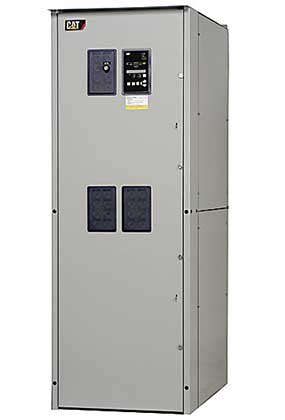

Disjoncteur et CTA à isolement par contournement à transition ouverte ou fermée

Plage nominale
200 A – 5 000 A
Type de transferts
Isolement par contournement, transition fermée
Type de commutateurs
Disjoncteur

CONTRÔLEURS



Caractéristiques

Dispositifs de surveillance à microprocesseur programmable pour utilisation avec les commutateurs de transfert Cat
Contrôleur pour CTA

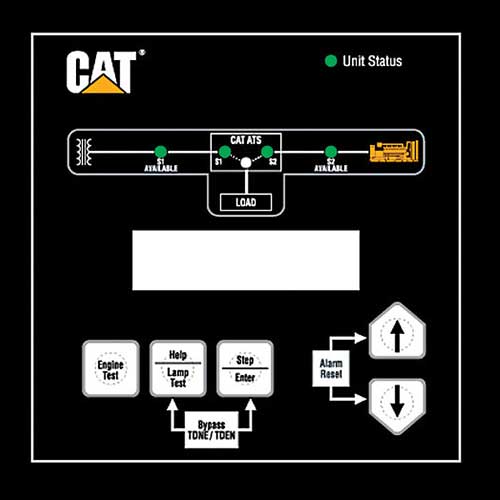

ATC-300+

Contrôleur pour CTA

ATC-900

Contrôle de transfert de base, module d’essai des installations, minuteries, autodiagnostics et réglages système
Schéma de reproduction de source avec voyants DEL
Contrôle d’essai et de démarrage du moteur
Double entrée d’alimentation de contrôle
Écran ACL
Points de consignes programmables et module d’essai des installations
Protection par mot de passe
Historique et journal des événements à horodatage
Contournement à retardement
Commande de passage à source d’entrée 2
Sorties de prétransfert et de contrôle général des alarmes
Modes de verrouillage et de surveillance
Contacts pour relais de sortie d’état des sources
Modbus RS-485
Entrée de contrôle de retransfert manuel Facultatif
Entrée de blocage ou de délestage de charge pour la source 2 Facultatif
Communications TCP/IP Modbus Facultatif
Port USB – Gestion des profils et des données
Sélection de source préférée
Capacité de contrôle de deux génératrices
Entrées et sorties configurables par l’utilisateur
Fonctions diagnostiques et de dépannage évoluées et saisie des données antérieures et postérieures aux événements
Surveillance de charge intégrée
Gestion des charges avec délestage sélectif de charges
Entrée d’alimentation CC pour contrôle de tension
Contrôle CTA principal-asservi à trois sources
Surveillance de charge intégrée

FORMULAIRE DE DEMANDE DE SOUMISSION POUR CTA



INFORMATION SUR LE CLIENT

INFORMATION CA

TYPE DE TRANSFERTS ET PHASES

Type de transferts
Phases
Pôles
Contournement

MÉCANISME DE COMMUTATION

Mécanisme de basculement

CONSTRUCTION

Construction

TYPE D’ENCEINTES

Type d’enceintes

MODE DE TRANSITION

Mode de transition

COMMUNICATION

AUTRE
